两个联轴器同轴度的调整方法

文章出处：肯铁轴承人气：9702发表时间：2018-08-08

1.用塞尺和直尺检查

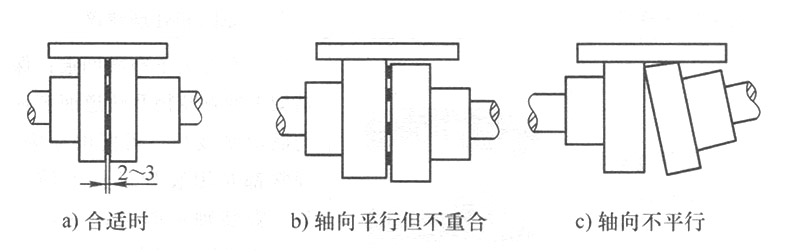

　　当设备通过联轴器对接时，应使两个半节达到较高的同轴度，即轴向一致。另外，为防止因少量的轴向窜动造成两个半节“对顶”，应使两半节对接平面保持2～3mm的间隙，要求精确时，可用塞尺进行检测。同轴度的情况，可用一段直尺或一边较直的铁板、木板等靠在联轴器侧面，在顶面和两个侧面进行检查，若两个半节与直尺均密合，则说明同轴度达到了要求，否则存在轴向平行但不重合或轴向平行的现象，如下图所示。

　　2.用百分表检查两半节的同轴度误差

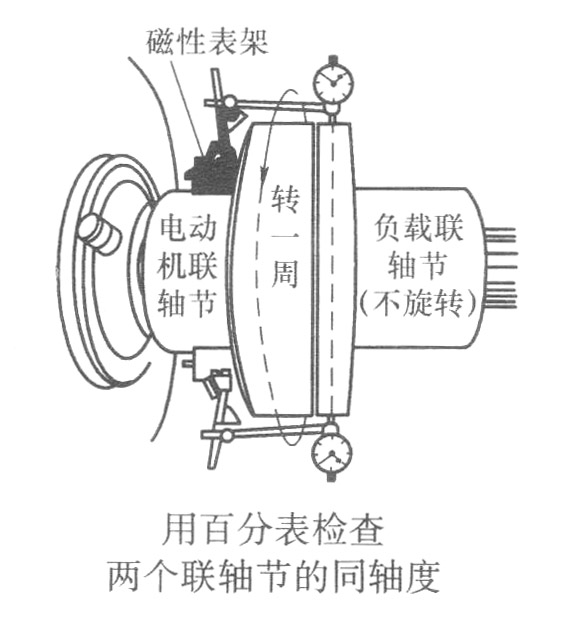

　　在两半节未联结的情况下，将一只百分表通过磁性表架固定在一端的联轴节上。表的测头压在负载端联轴节的侧面上。将百分表调整好后，盘动联轴节转一周，如下图所示。记录百分表指示值的变化量（最大值与最小值之差）。该变化量即两个半节的同轴度误差，俗称“圆跳动”。应根据所用设备的精度要求（如整体振动的要求）以及联轴节的类型（刚性连接或弹性连接），将其控制在一个合适的范围之内，如运0.05mm。
