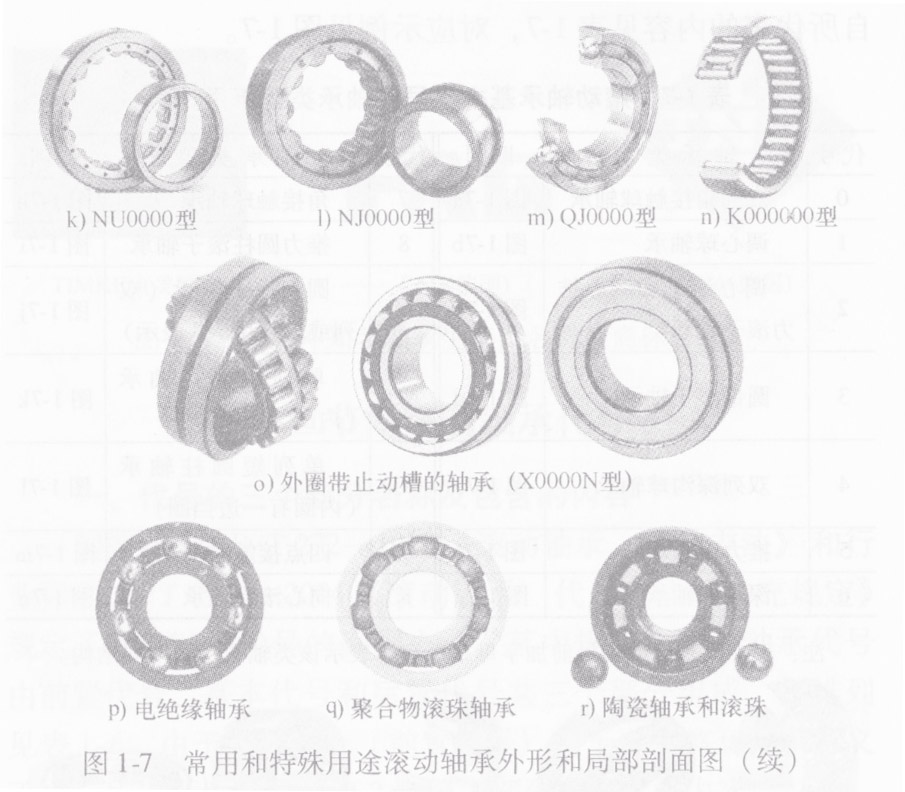

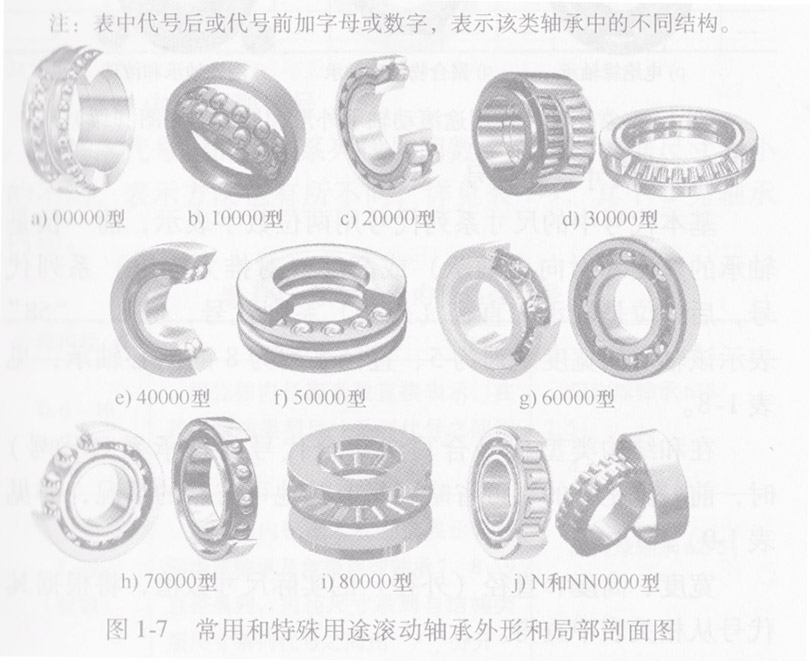

滚动轴承基本代号中的结构类型代号用数字或字母符号表示，各自所代表的内容见下表，对应示例见下图。
| 代号 | 轴承类型 | 图例 | 代号 | 轴承类型 | 图例 |
| 0 | 双列角接触球轴承 | 图1-7a | 7 | 角接触球轴承 | 图1-7h |
| 1 | 调心球轴承 | 图1-7b | 8 | 推力圆柱滚子轴承 | 图1-7i |
| 2 | 调心滚子和调心推力滚子轴承 | 图1-7c | N | 圆柱滚子轴承（双列或多列用NN表示） | 图1-7j |
| 3 | 圆锥滚子轴承 | 图1-7d | NU | 单列短圆柱轴承（内圈无档圈） | 图1-7k |
| 4 | 双列深沟球轴承 | 图1-7e | NJ | 单列短圆柱轴承（内圈有一边档圈） | 图1-7l |
| 5 | 推力球轴承 | 图1-7f | OJ | 四点接触球轴承 | 图1-7m |
| 6 | 深沟球轴承 | 图1-7g | K | 向心滚针轴承 | 图1-7gn |
