滚动轴承的分类

文章出处：肯铁轴承人气：3268发表时间：2018-08-08

轴承可分为两大类：一类是滚动轴承；另一类是滑动轴承．前者应用较广泛，是本书要介绍的内容。滚动轴承的种类虽然繁多，但都已成为“标准件”，具打统一的编号形式，使用时按样本选用即可。

　　一、滚动轴承的分类

　　（一）按轴承的尺寸大小分类

　　轴承的大小是按其公称外径尺寸大小来确定的，具体规定见表1-1。

　　表1-1按轴承的尺寸大小分类

类型	微型	小型	中小型	中大型	大型	特大型
公称外径尺寸范围/mm	≤26	28 -55	60 -115	120 - 190	200 -430	≥440

　　通过滚动体中心与轴承轴线垂直的平面称为轴承的径向平面；包含轴承中心线的平面称为轴向平面。

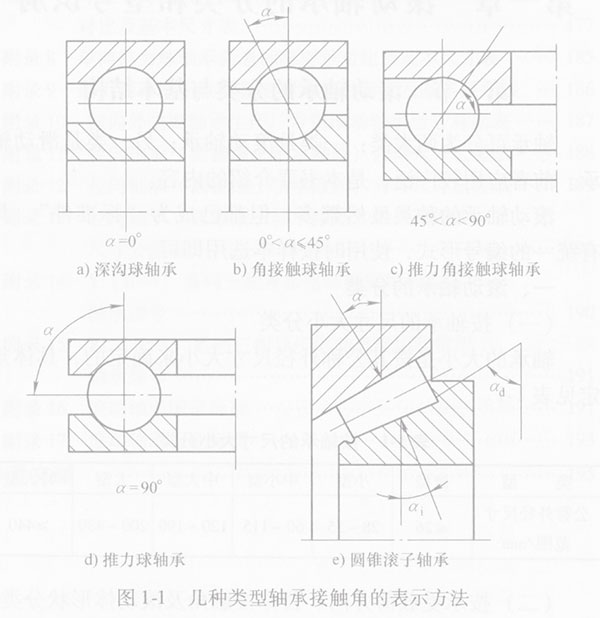

　　图1-1为几种类型轴承接触角的表示方法。

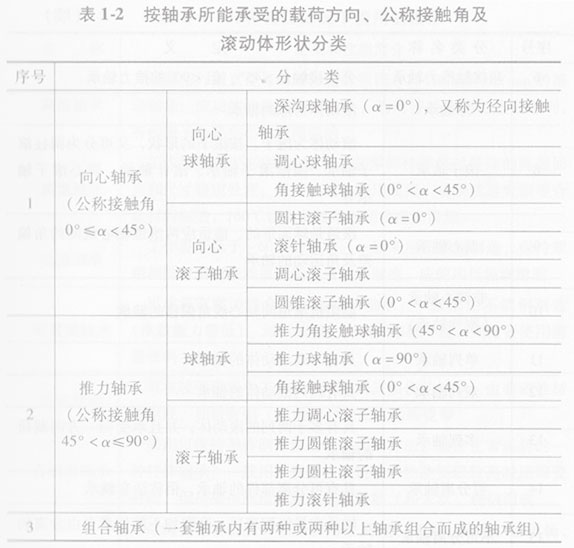

　　国家标准GB/T 271-2008《滚动轴承分类》中，将滚动轴承按其所能承受的载荷方向、公称接触角和滚动体形状分为3大类共14种基本类型，见表1-2。

　　（三）按轴承的结构或公称接触角分类

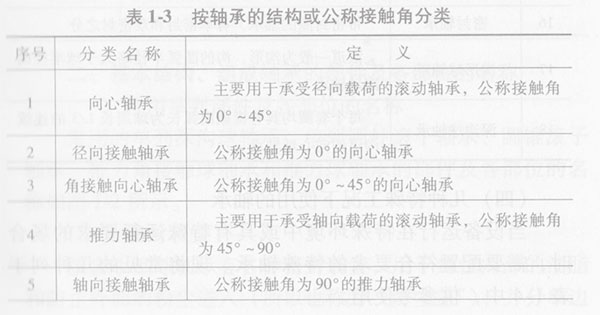

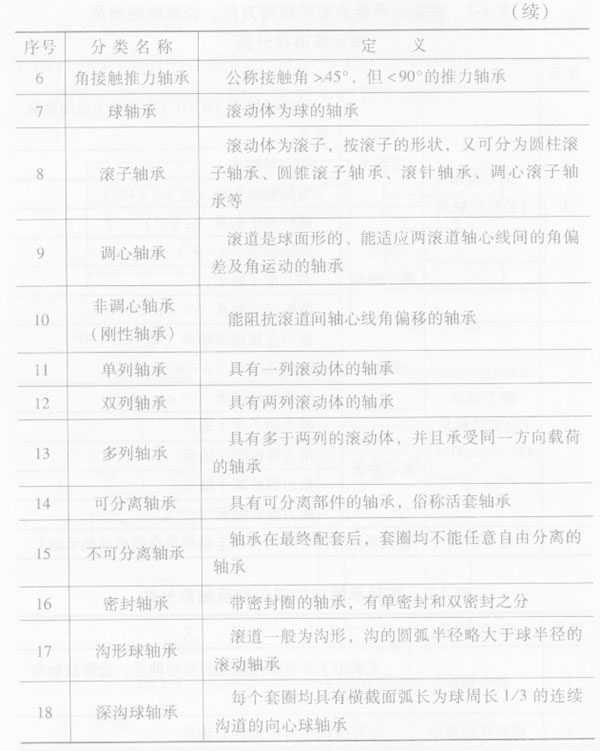

　　按结构的不同或公称接触角的不同，主要分类见表1-3。

滚动体形状分类
