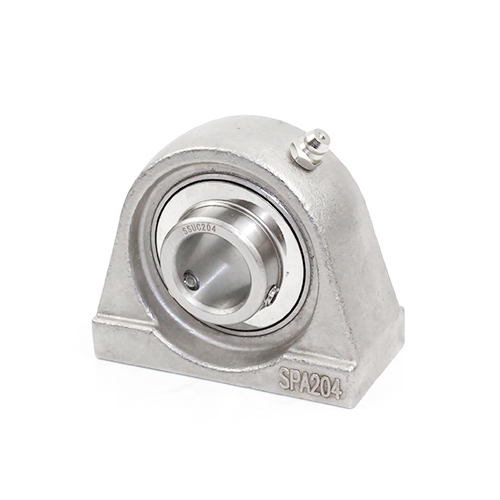

带座外球面轴承UCPA系列
带座外球面轴承是将滚动轴承与轴承座结合在一起的一种轴承单元。大部分外球面轴承都是将外径做成球面，与带有球状内孔的轴承座安装在一起，结构形式多样，通用性和互换性好。
同时，此类轴承在设计上也具有一定调心性，易于安装，具有双重结构的密封装置，可以在恶劣的环境下工作。轴承座一般是采用铸造成型。常用座有立式座（P）、方形座（F）、凸台方形座（FS）、凸台圆形座（FC）、菱形座（FL）、环形座（C）、滑块座等（T）。
| 品名 | 外观尺寸(mm/in.) | 螺栓尺寸mm/in. | 轴承型号 | 外座型号 | 重量（KG） | ||||||||||
| d | h | a | e | b | s | g | i | w | b | n | |||||
| UCPA201 | 12 | 30.2 | 76 | 52 | 40 | M10 | 11 | 15 | 62 | 31 | 12.7 | M10 | UC201 | PA201 | 0.63 |
| UCPA202 | 15 | 1-3/16 | 3 | 2-3/64 | 1-9/6 | M10 | 7/16 | 19/32 | 2-7/16 | 1.2205 | 0.5 | M10 | UC202 | PA202 | 0.62 |
| UCPA203 | 17 | 1-3/16 | 3 | 2-3/64 | 1-9/6 | M10 | 43297 | 19/32 | 2-7/16 | 1.2205 | 0.5 | M10 | UC203 | PA203 | 0.61 |
| UCPA204 | 20 | 1-3/16 | 3 | 2-3/64 | 1-9/6 | M10 | 43297 | 19/32 | 2-7/16 | 1.2205 | 0.5 | M10 | UC204 | PA204 | 0.589 |
| UCPA205 | 25 | 36.5 | 84 | 56 | 38 | M10 | 12 | 15 | 72 | 34.1 | 14.3 | M10 | UC205 | PA205 | 0.756 |
| UCPA206 | 30 | 42.9 | 94 | 66 | 50 | M14 | 12 | 18 | 84 | 38.1 | 15.9 | M14 | UC206 | PA206 | 1.116 |
| UCPA207 | 35 | 47.6 | 110 | 80 | 55 | M14 | 13 | 20 | 95 | 42.9 | 17.5 | M14 | UC207 | PA207 | 1.546 |
| UCPA208 | 40 | 49.2 | 116 | 84 | 58 | M14 | 13 | 20 | 100 | 49.2 | 19 | M14 | UC208 | PA208 | 1.798 |
| UCPA209 | 45 | 54.2 | 120 | 90 | 60 | M14 | 13 | 25 | 108 | 49.2 | 19 | M14 | UC209 | PA209 | 2.053 |
| UCPA210 | 50 | 57.2 | 130 | 94 | 64 | M16 | 14 | 25 | 116 | 51.6 | 19 | M16 | UC210 | PA210 | 2.556 |
| UCPA211 | 55 | 63.5 | 140 | 104 | 66 | M16 | 14 | 25 | 125 | 55.6 | 22.2 | M16 | UC211 | PA211 | 3.138 |
| UCPA212 | 60 | 69.9 | 150 | 114 | 68 | M16 | 15 | 25 | 138 | 65.1 | 25.4 | M16 | UC212 | PA212 | 4.12 |
| UCPA213 | 65 | 76.2 | 160 | 124 | 70 | M16 | 15 | 25 | 150 | 65.1 | 25.4 | M16 | UC213 | PA213 | 4.915 |
