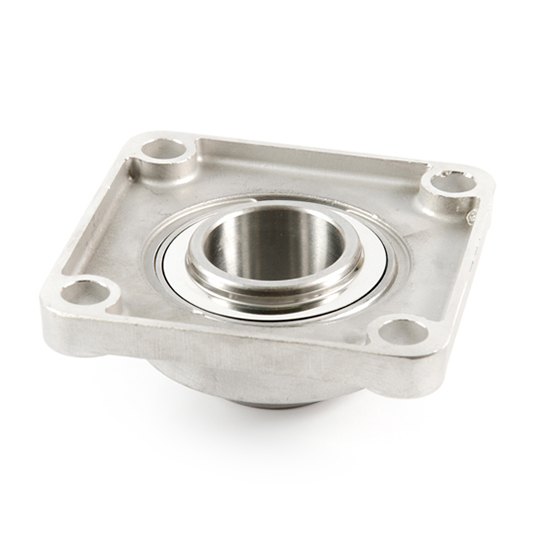

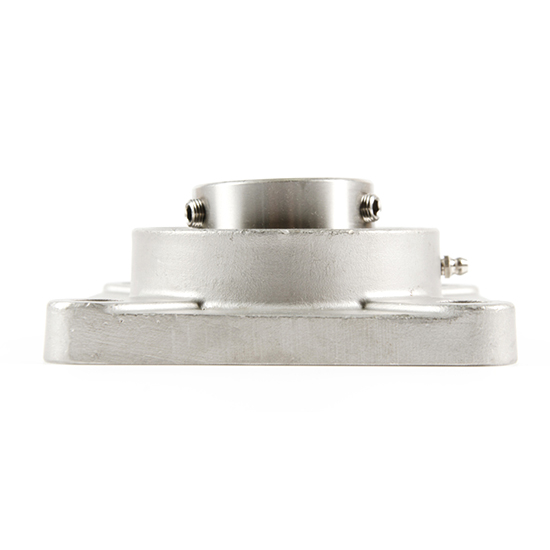

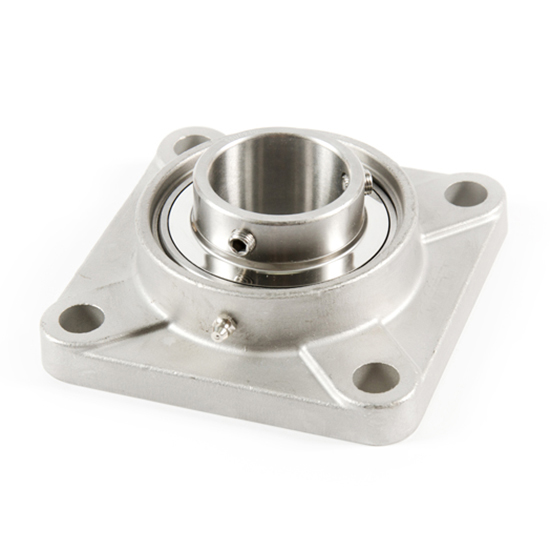

带座轴承UCF系列
带座外球面轴承是将滚动轴承与轴承座结合在一起的一种轴承单元。大部分外球面轴承都是将外径做成球面，与带有球状内孔的轴承座安装在一起，结构形式多样，通用性和互换性好。
同时，此类轴承在设计上也具有一定调心性，易于安装，具有双重结构的密封装置，可以在恶劣的环境下工作。轴承座一般是采用铸造成型。常用座有立式座（P）、方形座（F）、凸台方形座（FS）、凸台圆形座（FC）、菱形座（FL）、环形座（C）、滑块座等（T）。
| 品名 | Dimensions(mm/in.) | 螺栓尺寸mm/in. | 轴承型号 | 外座型号 | 重量（KG） | ||||||||||
| d | a | e | i | g | l | s | z | t | B | n | |||||
| UCF201 | 12 | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 37.5 | 31 | 12.7 | M10 | UC201 | F201 | 0.59 |
| UCF202 | 15 | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 37.5 | 31 | 12.7 | M10 | UC202 | F202 | 0.58 |
| UCF203 | 17 | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 37.5 | 31 | 12.7 | M10 | UC203 | F203 | 0.57 |
| UCF204 | 20 | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 37.5 | 31 | 12.7 | M10 | UC204 | F204 | 0.55 |
| UCF205 | 25 | 95 | 70 | 16 | 14 | 27 | 12 | 35.8 | 40 | 34.1 | 14.3 | M10 | UC205 | F205 | 0.73 |
| UCF206 | 30 | 108 | 83 | 18 | 14 | 31 | 12 | 40.2 | 44.5 | 38.1 | 15.9 | M10 | UC206 | F206 | 1.02 |
| UCF207 | 35 | 117 | 92 | 19 | 16 | 34 | 14 | 44.4 | 48.5 | 42.9 | 17.5 | M12 | UC207 | F207 | 1.33 |
| UCF208 | 40 | 130 | 102 | 21 | 16 | 36 | 16 | 51.2 | 55.5 | 49.2 | 19 | M14 | UC208 | F208 | 1.67 |
| UCF209 | 45 | 137 | 105 | 22 | 18 | 38 | 16 | 52.2 | 56.5 | 49.2 | 19 | M14 | UC209 | F209 | 2 |
| UCF210 | 50 | 143 | 111 | 22 | 18 | 40 | 16 | 54.6 | 59.5 | 51.6 | 19 | M14 | UC210 | F210 | 2.32 |
| UCF211 | 55 | 162 | 130 | 25 | 20 | 43 | 19 | 58.4 | 63 | 55.6 | 22.2 | M16 | UC211 | F211 | 3.12 |
| UCF212 | 60 | 175 | 143 | 29 | 20 | 48 | 19 | 68.7 | 73.5 | 65.1 | 25.4 | M16 | UC212 | F212 | 3.95 |
| UCF213 | 65 | 187 | 149 | 30 | 22 | 50 | 19 | 69.7 | 74.5 | 65.1 | 25.4 | M16 | UC213 | F213 | 4.81 |
| UCF214 | 70 | 193 | 152 | 31 | 22 | 54 | 19 | 75.4 | 81.5 | 74.6 | 30.2 | M16 | UC214 | F214 | 5.42 |
| UCF215 | 75 | 200 | 159 | 34 | 22 | 56 | 19 | 78.5 | 83.5 | 77.8 | 33.3 | M16 | UC215 | F215 | 5.94 |
| UCF216 | 80 | 208 | 165 | 34 | 22 | 58 | 23 | 83.3 | 88.5 | 82.6 | 33.3 | M20 | UC216 | F216 | 6.94 |
| UCF217 | 85 | 220 | 175 | 36 | 24 | 63 | 23 | 87.6 | 92.6 | 85.7 | 34.1 | M20 | UC217 | F217 | 8.67 |
| UCF218 | 90 | 235 | 187 | 40 | 24 | 68 | 23 | 96.3 | 101.5 | 96 | 39.7 | M20 | UC218 | F218 | 10.62 |
