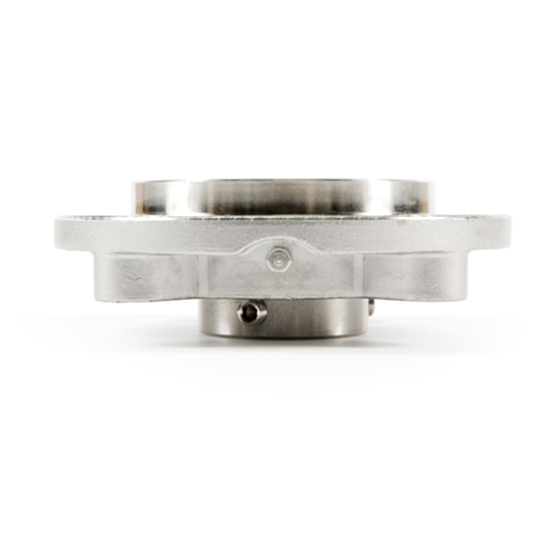

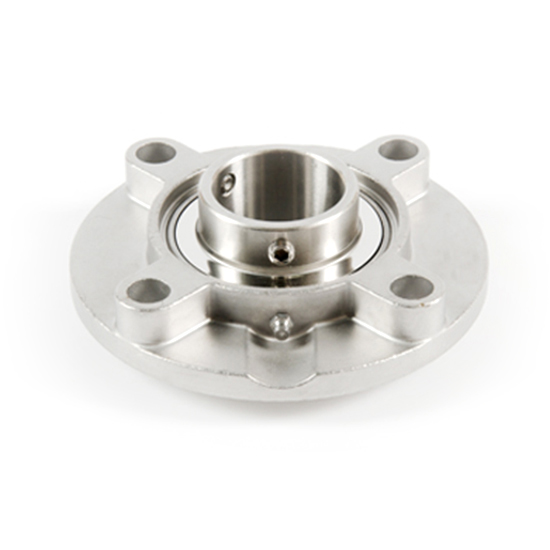

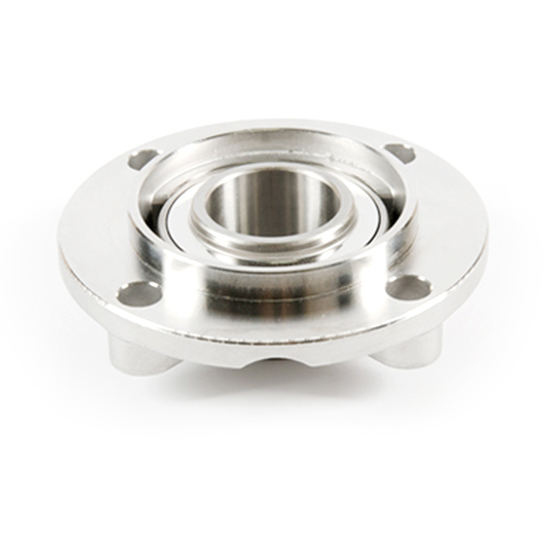

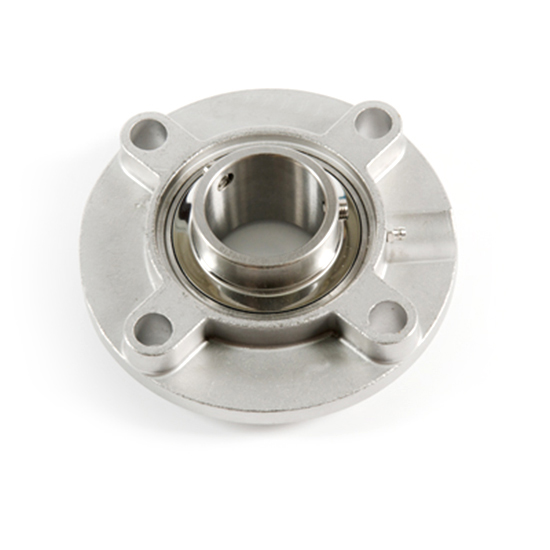

带座外球面轴承UCFC系列
带座外球面轴承是将滚动轴承与轴承座结合在一起的一种轴承单元。大部分外球面轴承都是将外径做成球面，与带有球状内孔的轴承座安装在一起，结构形式多样，通用性和互换性好。
同时，此类轴承在设计上也具有一定调心性，易于安装，具有双重结构的密封装置，可以在恶劣的环境下工作。轴承座一般是采用铸造成型。常用座有立式座（P）、方形座（F）、凸台方形座（FS）、凸台圆形座（FC）、菱形座（FL）、环形座（C）、滑块座等（T）。
| 品名 | 外形尺寸(mm/in.) | 螺栓尺寸mm/in. | 轴承型号 | 外座型号 | 重量（KG） | |||||||||||||
| d | a | p | (e) | i | s | j | k | g | f | z | t | B | n | |||||
| UCFC201 | 12 | 100 | 78 | 55.1 | 10 | 12 | 5 | 7 | 20.5 | 62 | 28.3 | 32.5 | 31 | 12.7 | M10 | UC201 | FC201 | 0.7 |
| UCFC202 | 15 | 100 | 78 | 55.1 | 10 | 12 | 5 | 7 | 20.5 | 62 | 28.3 | 32.5 | 31 | 12.7 | M10 | UC202 | FC202 | 0.69 |
| UCFC203 | 17 | 100 | 78 | 55.1 | 10 | 12 | 5 | 7 | 20.5 | 62 | 28.3 | 32.5 | 31 | 12.7 | M10 | UC203 | FC203 | 0.68 |
| UCFC204 | 20 | 100 | 78 | 55.1 | 10 | 12 | 5 | 7 | 20.5 | 62 | 28.3 | 32.5 | 31 | 12.7 | M10 | UC204 | FC204 | 0.66 |
| UCFC205 | 25 | 115 | 90 | 63.6 | 10 | 12 | 6 | 7 | 21 | 70 | 29.8 | 34 | 34.1 | 14.3 | M10 | UC205 | FC205 | 0.89 |
| UCFC206 | 30 | 125 | 100 | 70.7 | 10 | 12 | 8 | 8 | 23 | 80 | 32.2 | 36.5 | 38.1 | 15.9 | M10 | UC206 | FC206 | 1.18 |
| UCFC207 | 35 | 135 | 110 | 77.8 | 11 | 14 | 8 | 9 | 26 | 90 | 36.4 | 41 | 42.9 | 17.5 | M12 | UC207 | FC207 | 1.53 |
| UCFC208 | 40 | 145 | 120 | 84.8 | 11 | 14 | 10 | 9 | 26 | 100 | 41.2 | 45.5 | 49.2 | 19 | M12 | UC208 | FC208 | 1.85 |
| UCFC209 | 45 | 160 | 132 | 93.3 | 10 | 16 | 12 | 14 | 26 | 105 | 40.2 | 44.5 | 49.2 | 19 | M14 | UC209 | FC209 | 2.53 |
| UCFC210 | 50 | 165 | 138 | 97.6 | 10 | 16 | 12 | 14 | 28 | 110 | 42.6 | 47.5 | 51.6 | 19 | M14 | UC210 | FC210 | 2.78 |
| UCFC211 | 55 | 185 | 150 | 106.1 | 13 | 19 | 12 | 15 | 31 | 125 | 46.4 | 51 | 55.6 | 22.2 | M16 | UC211 | FC211 | 3.86 |
| UCFC212 | 60 | 195 | 160 | 113.1 | 17 | 19 | 12 | 15 | 36 | 135 | 56.7 | 61.5 | 65.1 | 25.4 | M16 | UC212 | FC212 | 4.69 |
| UCFC213 | 65 | 205 | 170 | 120.2 | 16 | 19 | 14 | 15 | 36 | 145 | 55.7 | 60.5 | 65.1 | 25.4 | M16 | UC213 | FC213 | 5.3 |
| UCFC214 | 70 | 215 | 177 | 125.1 | 17 | 19 | 14 | 18 | 40 | 150 | 61.4 | 67.5 | 74.6 | 30.2 | M16 | UC214 | FC214 | 6.46 |
| UCFC215 | 75 | 220 | 184 | 130.1 | 18 | 19 | 16 | 18 | 40 | 160 | 62.5 | 67.5 | 77.8 | 33.3 | M16 | UC215 | FC215 | 6.86 |
| UCFC216 | 80 | 240 | 200 | 141.4 | 18 | 23 | 16 | 18 | 42 | 170 | 67.3 | 72.5 | 82.6 | 33.3 | M20 | UC216 | FC216 | 8.47 |
| UCFC217 | 85 | 250 | 208 | 147.1 | 18 | 23 | 18 | 20 | 45 | 180 | 69.6 | 74.6 | 85.7 | 34.1 | M20 | UC217 | FC217 | 10.18 |
| UCFC218 | 90 | 265 | 220 | 155.5 | 22 | 23 | 18 | 20 | 50 | 190 | 78.3 | 83.5 | 96 | 39.7 | M20 | UC218 | FC218 | 12.24 |
