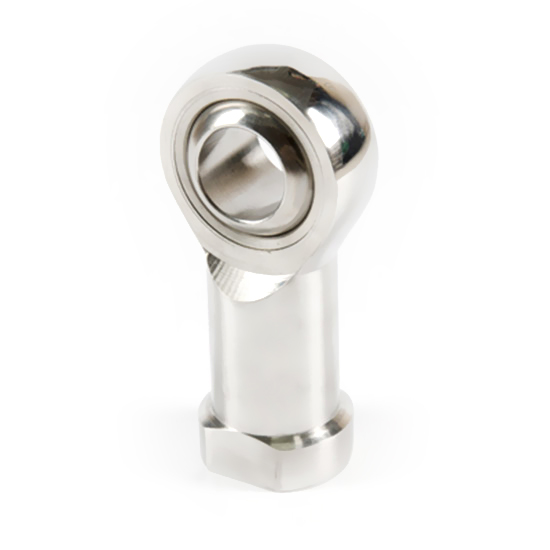

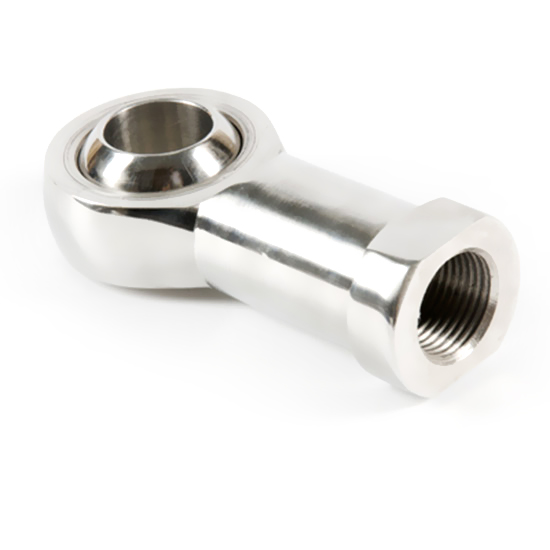

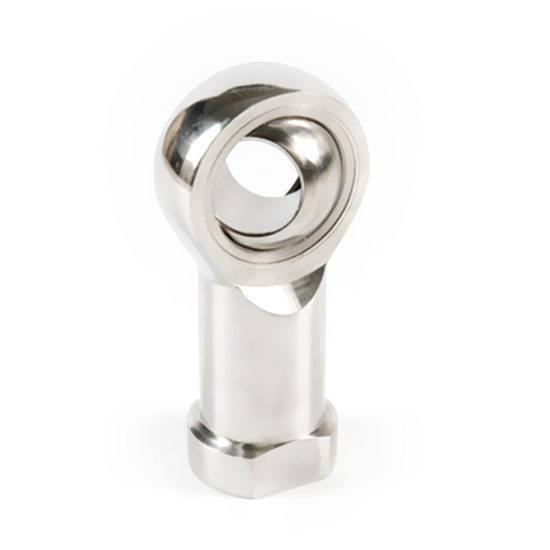

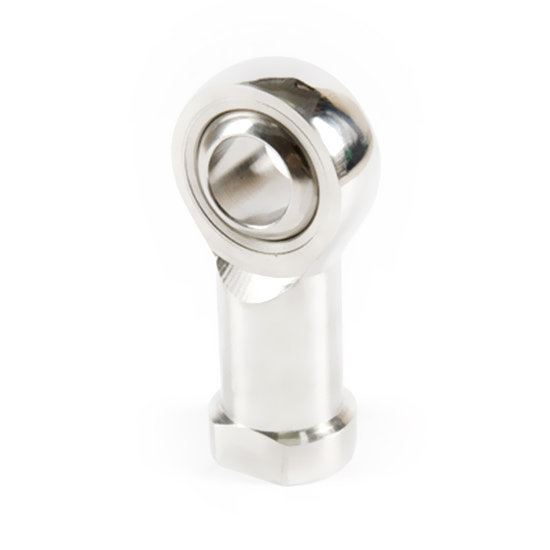

不锈钢关节轴承SIT/K系列SI5T/K轴承SI5T/K-1轴承SI6T/K轴承SI8T/K轴承SI10T/K轴承SI12T/K轴承东莞厂家

相比滚动轴承，关节轴承的结构更简单，通常用于速度较低的摆动运动，能承受较大的径向或轴向负荷和抗冲击能力，有抗腐蚀、耐磨损、自调心、润滑好的优点。关节轴承广泛应用于工程、锻压机床、自动化机械设备、汽车减震器、水利机械等行业。

咨询段生 / 微信同号

13392733900

抗冲击 • 抗腐蚀 • 自调心 • 润滑好

相关产品

查看更多+

详细介绍

外螺纹组装型自润滑杆端关节轴承SI...T/K

关节轴承是一种滑动轴承，主要用于同心度要求不髙，工作表面压力较大而又作慢速摆动和回转运动，有一定的轴向限位能力。

关节轴承的特点

1)关节轴承由一个带外球面的内圈和一个带内球面的外圈组成，无滚动体和保持器，因内、外圈球面之间相对滑动故其内摩擦因数比滚动轴承大得多。一般用于以较低速度摆动，或在一定角度范围内作倾斜运动（调心运动）的机构中。

2)能承受较大径向载荷为主的联合载荷，但其允许的工作转速一般很低。

3)有一定的轴向限位能力，允许轴与外壳孔的曲线有较大的相对歪斜。

SI-12

型号	尺寸(mm)															转动扭力	负荷kN		径向游隙(mm)	重量
	尺寸(mm)															Nm	负荷kN			≈kg
	d 公差	B0	dk	C1	d2	G	h1	L3	L4	L5	W	d4	d5	rs	a°	max	动Load ratings kN/Dynamic	静Load ratings kN/Static
	H7	-0.12	dk	max	max	6H	h1	min	max	L5	W	d4	d5	min	≈		动Load ratings kN/Dynamic	静Load ratings kN/Static
SI5T/K	5	8	11.112	6	18	M5	27	10	36	4	9	9	12	0.3	13	0.2	5.7	6	0～0.032	0.016
SI5T/K-1	5	8	11.112	6	18	M4	27	10	36	4	9	9	12	0.3	13	0.2	5.7	6	0～0.032	0.016
SI6T/K	6	9	12.7	6.75	20	M6	30	12	40	5	11	10	13	0.3	13	0.25	7.2	7.65	0～0.032	0.022
SI8T/K	8	12	15.88	9	24	M8	36	16	48	5	14	12.5	16	0.3	14	0.3	11.6	12.9	0～0.032	0.047
SI10T/K	10	14	19.05	10.5	28	M10	43	20	57	6.5	17	15	19	0.6	13	0.4	145	18	0～0.032	0.077
SI10T/K-1	10	14	19.05	10.5	28	M10×1.25	43	20	57	6.5	17	15	19	0.6	13	0.4	145	18	0～0.032	0.077
SI12T/K	12	16	22.23	12	32	M12	50	22	66	6.5	19	17.5	22	0.6	13	0.5	17	24	0～0.032	0.1
SI12T/K-1	12	16	22.23	12	32	M12×1.25	50	22	66	6.5	19	17.5	22	0.6	13	0.5	17	24	0～0.032	0.1
SI14T/K	14	19	25.4	13.5	36	M14	57	25	75	8	22	20	25	0.6	16	0.6	24	31	0～0.04	0.16
SI14T/K-1	14	19	25.4	13.5	36	M14×1.5	57	25	75	8	22	20	25	0.6	16	0.6	24	31	0～0.04	0.16
SI16T/K	16	21	28.58	15	42	M16	64	28	85	8	24	22	27	0.6	15	0.7	285	39	0～0.04	0.22
SI16T/K-1	16	21	28.58	15	42	M16×1.5	64	28	85	8	24	22	27	0.6	15	0.7	285	39	0～0.04	0.22
SI18T/K	18	23	31.75	16.5	44	M18×1.5	71	32	93	10	27	25	31	0.6	15	0.8	425	47.5	0～0.04	0.32
SI20T/K	20	25	34.93	18	50	M20×1.5	77	33	102	10	30	27.5	34	0.6	14	1	425	57	0～0.04	0.42
SI22T/K	22	28	38.1	20	54	M22×1.5	84	37	111	12	32	30	37	0.6	15	1.2	57	68	0～0.05	0.54
SI25T/K	25	31	42.86	22	60	M24×2	94	42	124	12	36	33.5	42	0.6	15	1.2	68	85	0～0.05	0.72
SI28T/K	28	35	47.63	24	66	M27×2	103	48	136	12	41	37	46	0.6	15	1.2	86	107	0～0.05	0.82
SI30T/K	30	37	50.8	25	70	M30×2	110	51	145	14	41	40	50	0.6	17	1.2	88	114	0～0.05	1.1
SI30T/K-1	30	37	50.8	25	70	M27×2	110	51	145	14	41	40	50	0.6	17	1.2	88	114	0～0.05	1.1
SI35T/K	35	43	57.1	28	81	M36×2	125	56	165.5	17	50	46	58	0.6	16	1.2	101	206	0～0.05	1.6
SI40T/K	40	49	66.6	33	91	M42×2	142	60	187.5	19	55	53	65	1	17	1.2	124	286	0～0.05	2.4
SI50T/K	50	60	82.5	45	117	M48×2	160	65	218.5	23	65	65	75	1	12	1.2	308	485	0～0.05	5
